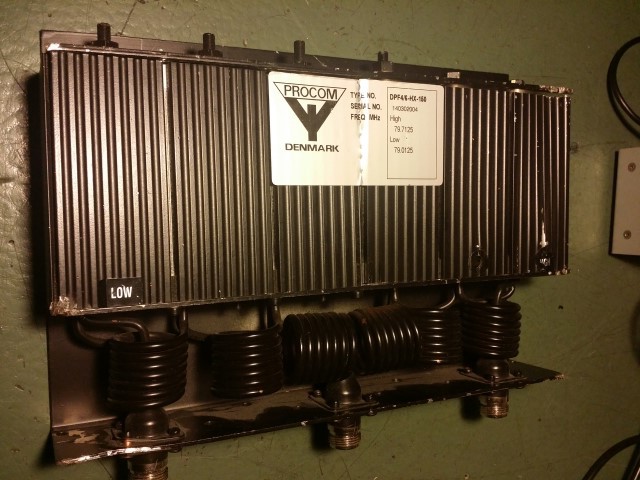

Fick ett uppdrag att trimma ett duplexfilter på 70Mc-bandet.

Själva filtret såg lite skraltigt ut med en del mekanisk åverkan, men jag tänkte att vi gör ett försök iallfall.

Efter en svepning så försökte jag då trimma in filtret, det märktes ganska fort att det var något som inte var helt bra, när förändringarna inte blev mjuka utan plötsliga. När man skruvade på en skruv så blev det tvära kasst när man kommit en bestämd bit in filtret.

Något var fel inne i filtret. Jag tänkte att eftersom det nu var trasigt så måste jag ju försöka att öppna det och se om det går att fixa till. Om inte annat så fanns det ju en möjlighet att se hur det var konstruerat och det är alltid roligt 🙂

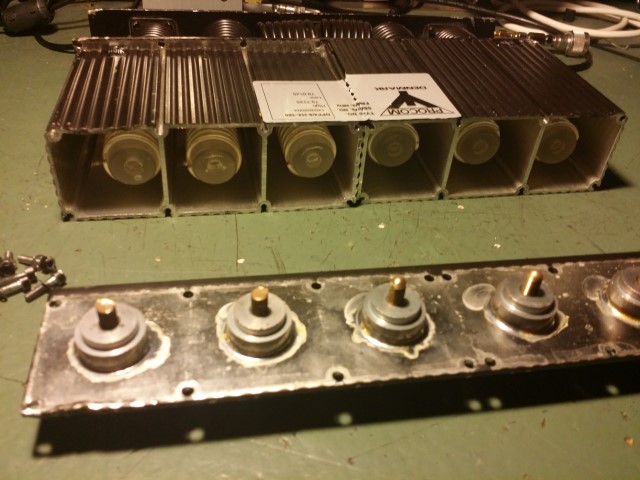

Jag började med att ta där toppen av filtret, där såg jag genast varför det var så konstigt beteende på justeringarna, skruvarna hade gått av och satt kvar inne i spolarna.

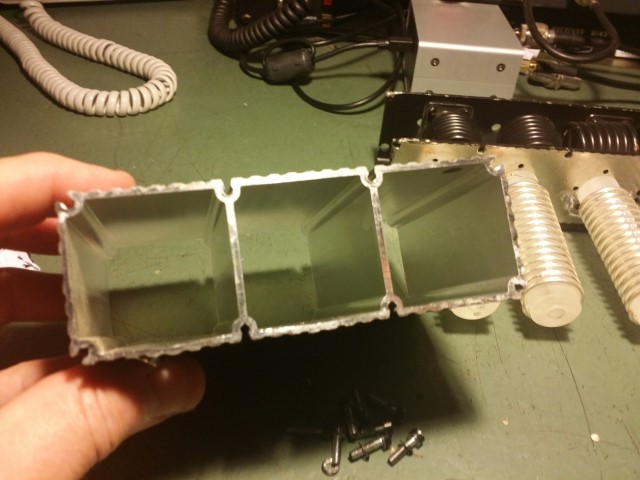

Man såg också att spolarna hade kommit ur läge, det måste varit en rejäl smäll filtret hade fått. Jag skruvade därefter av kaviteterna, de var uppdelade i 2 halvor med 3 i varje.

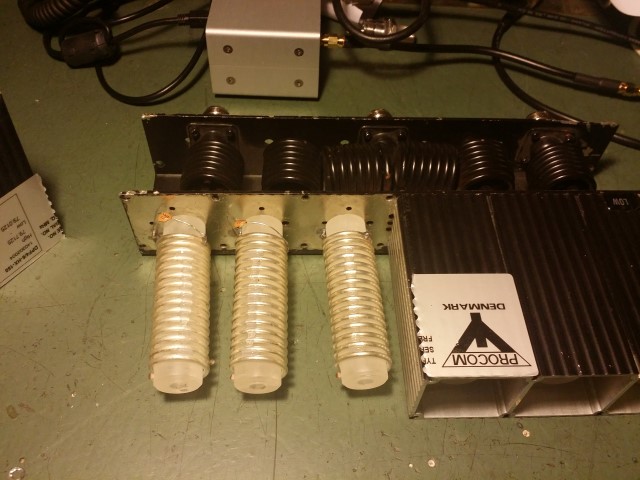

Nu syns spolarna ordentligt, rejäla doningar som verkade vara försilvrade.

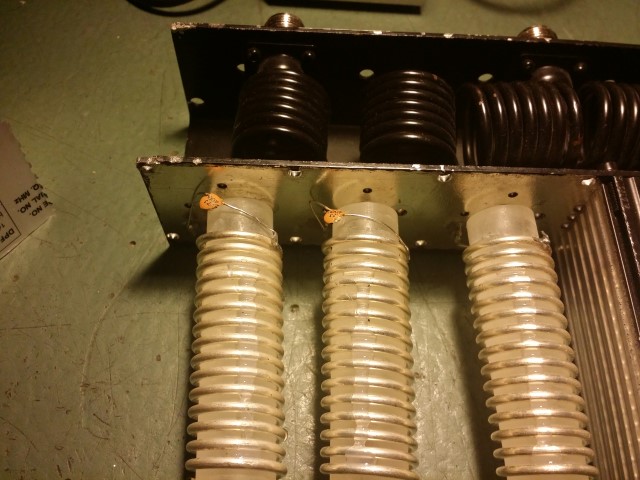

en bit upp på spolarna satt notch-kondensatorn, de hade också farit illa.

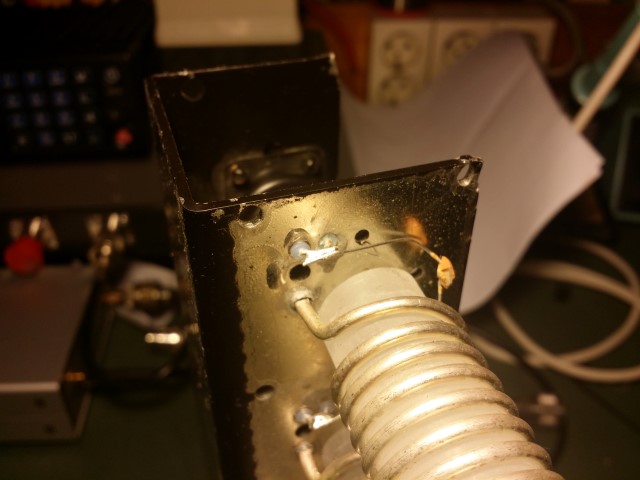

Här kunde man också se inkopplingen utav koaxialkablarna in i kaviteten.

Filtret ligger ”på skroten” tsv. Jag gjorde några tappra försök att rätta upp spolarna men hade problem att få ut en del av justeringsskruven som satt kvar i en av spolarna.

men tänkte att det kunde ju vara kul att dela med sig av erfarenheterna här på ”the big net”.

Johan, SM6WZR
